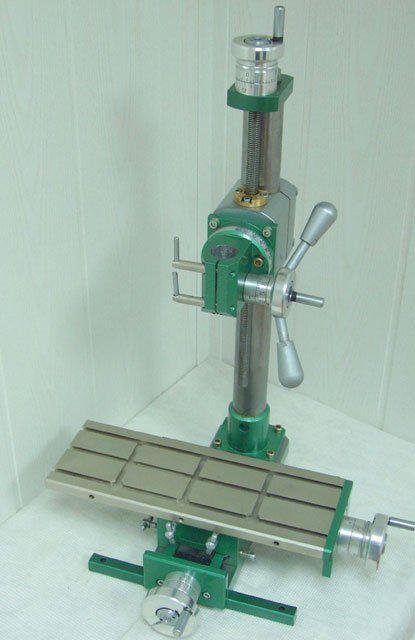

Вариант В (ручной)
Тип направляющих (X, Y) |
"ласточкин хвост" |
Тип Z-координаты |
колонна |
Колонна |
закалена |
Цена деления лимба (X, Y, Z) мм |
0.05 |
Рабочая поверхность стола |
110 мм * 300 мм |
Подача X, мм |
210 |
Подача Y, мм |
130 |
Подача Z, мм |
280 |
Подача Z (быстрая) рукояткой быстрой подачи, мм* |
46-50 |
Защита от попадания стружки на нижний ходовой винт |
есть |
Диаметр маховика, мм |
70 |
Габариты (высота, длина(глубина), ширина), мм |
580*350*390 |
- В узле вертикальной подачи колонны имеется система компенсации зазоров.
- Используются катаные ходовые винты.
- Имеются три продольных и три поперечных взаимно-перпендикулярных Т-образных паза 6Н9 для закрепления заготовки.
- По бокам стола имеются 6 резьбовых отверстий для установки заготовок.
*В зависимости от типа шпиндельной головки.
Вид в разобранном состоянии
