Вариант Б (программный)

Программная Z- координата представляет собой основание с перемещающейся на ней крестовиной с концентрическим Т-образным пазом. Для устранения зазора в крестовину вставлена регулируемая закаленная и шлифованная планка, а также стопоры хода.

Основание сделано из высококачественной стали С-45А, направляющие шлифованы и притерны. Ходовые гайки изготовлены из бронзы БРОЦС-555 с устройством компенсации зазоров в передаче винт-гайка.

Ходовой винт катаный, он крепится корпусу редуктора с помощью 2-х пар радиально-упорных прецизионных подшипников.

Корпус редуктора сделан из дюралюминия Д16Т. В корпусе редуктора установлен концевой датчик. Ходовой винт защищен от попадания стружки специальными телескопическими жалюзями, изготовленными из тонкой листовой стали.

Шестерни редуктора изготовлены из стали и закалены. Все вышеизложенное позволяет , при использовании блока управления программным станком БУ-03, достичь следующих параметров.

* При применении шагового двигателя FL-57 и использовании блока управления БУ-03.

Посадочное место редуктора позволяет установить вместо шагового двигателя FL-57 аналогичный двигатель, например, ДШР56 или импортный двигатель 57-ой серии (с фланцем 57мм).

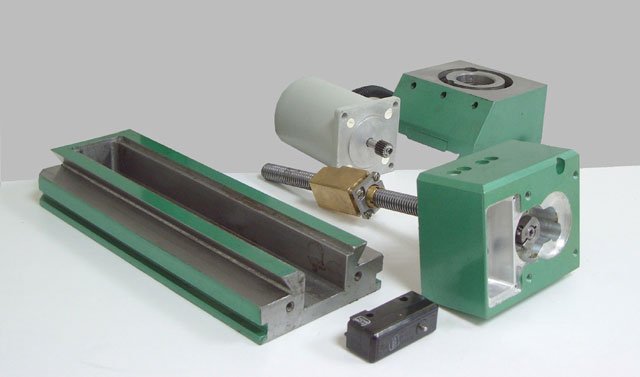

Вид в разобранном состоянии
