Вариант Д3 (376мм*530мм), портальный (программный)

Данный штатив представляет собой модернизированный вариант штатива Д2.

Штатив ещё более усилен, его жёсткость возросла.

Конструкция ножек - сварные, с 4-мя рёбрами жёсткости.

Портал выполнен в виде замкнутого контура из бесшовного профиля с вваренным внутри неё диагональным ребром жёсткости. Для уменьшения уровня шума, внутри портала залита полиуретановая пена.

Основание станка отлито из особо прочного чугуна.

Элементы перемещения - рельсовые направляющие - имеют преднатяг, что минимизирует люфты и вибрации, возникающие при работе оборудования.

Направляющие координаты X-усиленные. На каждой из координат установлены по 4 танкетки с маслёнками, рассчитанными на более чем 1000 часов работы без дополнительной заправки маслом.

Ходовой винт X-координаты имеет сдвоенную ходовую гайку с преднатягом.

Узел «ходовой винт-ходовая гайка» - высокопрочная шариково-винтовая пара, с твёрдостью не менее HRC…60.

Элементы перемещений защищены от попадания стружки двойной защитой (сальники + скребки), а ходовые винты дополнительно к этому защищены жалюзями.

Технические характеристики штатива представлениы ниже.

Тип направляющих (X, Y, Z) линейные направляющие на подшипниках
Тип пары "ходовой винт-ходовая гайка" шарико-винтовая пара
Тип передачи "шаговый двигатель-ходовой винт" (для координат X и Y) сильфонные муфты
Тип передачи "шаговый двигатель-ходовой винт" (для координаты Z) редуктор с передаточным числом 2.4
Максимальный статический момент на ходовом винте координаты X, кг*см до 80
Максимальный статический момент на ходовом винте координаты Y, кг*см до 50
Максимальный статический момент на ходовом винте координаты Z, кг*см до 40
Максимальная скорость подачи ( одновременно по всем осям), м/мин 3,8
Рабочая поверхность стола, мм 530х376
Подача X, мм 530
Подача Y, мм 376
Подача Z, мм 160
Габариты (высота, длина (глубина), ширина), мм 600 х 1000 х 600
Точность позиционирования, мм 0.02
Повторяемость, мм 0.005
Вес, кг приблизительно 280

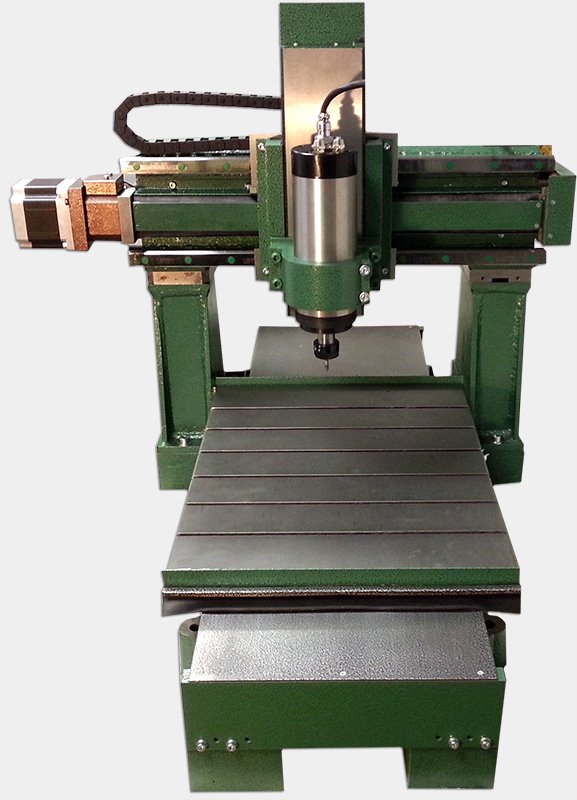

Портальный штатив Д3 с установленным шпинделем мощностью 1,5 Квт и максимальной частотой вращения 24000 об/мин.
