Вариант Д1, портальный (программный)
| Тип направляющих (X, Y, Z) | линейные направляющие на подшипниках |
| Тип пары ходовой винт-ходовая гайка | шарико-винтовая пара |
| Понижающий коэффициент передачи редукторов (X, Y, Z) | 2.4 |
| Максимальный статический момент, кг*см (X, Y, Z) на ходовом винте | до 50 |
| Максимальная скорость подачи ходовой гайки, мм/сек | 50 |
| Рабочая поверхность стола, мм | 500 х 370 |
| Подача X, мм | 500 |
| Подача Y, мм | 370 |
| Подача Z, мм | 160 |
| Габариты (высота, длина (глубина), ширина), мм | 500 х 1000 х 560 |
| Шаговые двигатели | GD57 STH76-3006A |
| Точность позиционирования, мм | 0.02 |
| Повторяемость, мм | 0.005 |
| Вес, кг | приблизительно 180 |

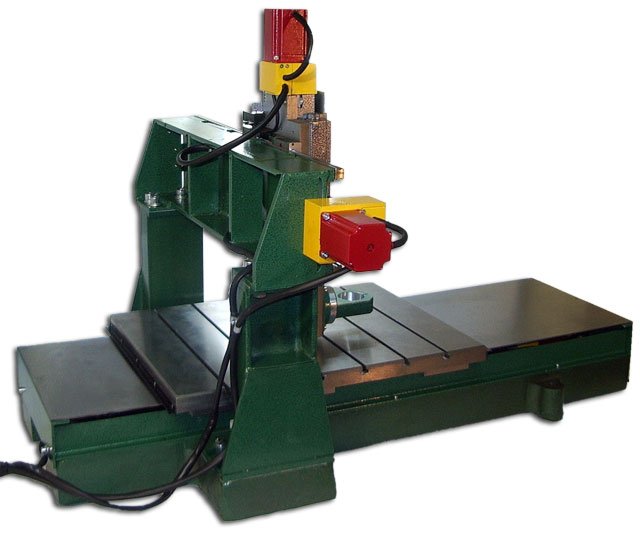

На фотографиях изображен портальный штатив со шпиндельной головкой Тип Г1. Возможен вариант установки блока быстрой подачи на шпиндельной головке тип А-Е.
Портальный штатив со шпиндельной головкой Тип Д1.
Особенность штатива - неподвижный портал и подвижный стол, перемещающийся по направлению Y-координаты. Стол изготовлен из стали 45, портал, стойки портала, суппорт- из каленой стали 45. Основание штатива – чугунное, литое.
Работа штатива осуществляется при подключенном PC-совместимом компьютере и блоке управления БУ-03, через программы управления CNC, например, Mach2, KKAM4 и пр.
