Малогабаритные станки


Вариант Г2 (программный)

Вариант Г2Вариант Г2

Программный вариант 3-х координатного штатива является полностью готовым устройством для высокоточного перемещения шпиндельной головки относительно рабочего стола как вручную (посредством клавиатуры), так и по программе.

Тип направляющих (X, Y, Z) «ласточкин хвост»
Понижающий коэффициент передачи редукторов (X, Y, Z) 2.4
Максимальный статический момент, кг*см (X, Y, Z)*, на ходовом винте до 40
Максимальная скорость перемещения ходовой гайки, мм/сек** до 15
Рабочая поверхность стола 150 мм * 400 мм
Подача X, мм 285
Подача Y, мм 160
Подача Z, мм 160
Защита от попадания стружки на ходовые винты есть
Габариты (высота, длина (глубина), ширина), мм (приблизительно) 600*560*590
Шаговые двигатели GD57 STH76-3006A
Точность обработки, мм 0,05
Повторяемость, мм 0,03
Вес, не более, кг 85

Кронштейн шпиндельной головки может устанавливаться как спереди штатива, так и сбоку, при этом сама головка может поворачиваться на +180°.

Шпиндель на данный штатив можно устанавливать непосредственно на каретку Z-координаты. Данная установка предназначена для силовой работы по обработке твердых материалов.

Кроме того, возможна установка шпинделя через вставки на каретку Z-координаты, что увеличивает "вылет шпинделя". Данная установка предназначена для увеличения площади обработки.

Работа штатива осуществляется при подключенном PC-совместимом компьютере и блоке управления БУ-03, через программы управления CNC, например, Mach3, Linux CNC, и пр. Штатив подключается к блоку управления посредством кабеля, состоящего из 3-х отдельных жгутов, соответствующих каждой координате. В комплекте с полным описанием по установке, настройке и примерами работы с программой Mach3. Также в комплекте поставки содержится описание механической части станка.

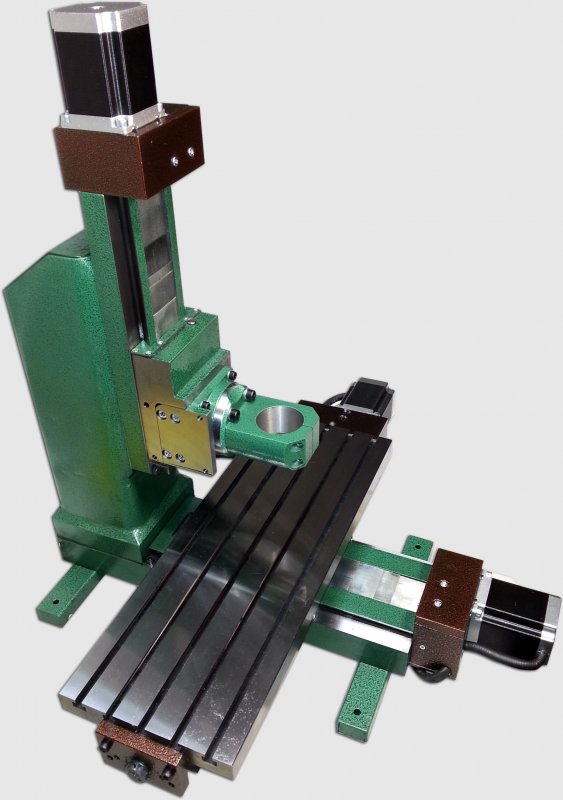

На фото показан вариант компоновки штатива Г2 совместно со шпинделем тип Г2.

Вариант Г2
